精小型電動執行器接線

 一、什么是精小型電動執行器

         精小型電動頭是上世紀九十年代末發明的新型電動執行器，較比老型的電

 動執行器精小型電動頭采用上裝式結構，在高壓、大口徑條件下減少了閥體自

 身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影

 響。使得電動閥門自身重量減輕，克服了安裝管道承重過大，維修、更換過于

 笨重的問題。

    上海自龍閥門制造有限公司生產的精小電動執行器分為開關型電動執行器，

 無源型電動執行器，調節型電動執行器，智能型電動執行器，型號分別為ZL-

 05，ZL-10，ZL-20，ZL-40W，ZL-60，ZL-100，ZL-200，ZL-05A，ZL-10A，

 ZL-20A，ZL-40A，ZL-60A，ZL-100A，ZL-200A系列電動執行機構適用于部分

 回轉類閥門（如蝶閥、球閥和風門擋板等），采用優質鋁合金壓鑄件外殼，精

 細流暢，體積小重量輕、免維護、耐腐蝕性強等優良性能，可在狹窄地方使

 用。精小型開關型、無源觸點型電動頭,ZL-40W精小型電動執行器廣泛應用于

 樓宇自動化、水利、造紙、電力、化工等自動化控制系統。

 1、功能強勁：智能型、比例式、開關式、各類信號輸出型應有盡有

 2、體積小巧：體積僅相當于同類產品的35%左右

 3、輕便宜人：重量僅相當于同類產品的30%左右

 4、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品

 5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾

 6、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好

 7、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高

 8、安全保證：小型電動執行器通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障

 9、配套簡單：小型電動執行器采用單相電源、外接線路特別簡單，也可做380V、直流電源

 10、使用方便：免加油、免點檢、防水防銹、任意角度安裝

 11、保護裝置：雙重限位、過熱保護、過載保護（選裝）

 12、多種速度：小型電動執行器全行程時間5秒、10秒、15秒、30秒、60秒、100秒等

 13、防腐防銹：支架、聯軸器、螺釘均采用不銹鋼

 14、智能數控：小型電動執行器數字設定、數字整定、高度精確、自診斷、一機多能

 15、集成一體：小型電動執行器智能控制模塊高度集成于電動裝置本體中，無須外接定位器等

二、精小型電動執行器接線方法

   下面是精小型電動頭中最常見的一種執行器，采用的是無源觸電接線

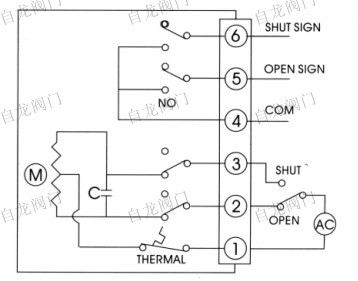

   圖中1號是零線，2號、3號是火線，執行器采用的是齒輪順時針轉動與逆時

針轉動原理，1與2相連是閥門開啟，1與3相連是閥門關閉，作為無源觸點電動

執行器，執行器本身還有信號反饋的功能，如圖，4、5、6，對應的是1、2、

3。如有需要安裝反饋信號指示燈，請按照1、2、3的接線進行對應接線。

  精小型電動頭作為簡單便捷的電動執行器，其應用范圍很廣泛，廣泛應用于

樓宇自動化、水利、造紙、電力、化工等自動化控制系統。我公司專業生產與
