您的當前位置：首頁 > 產品展示產品展示

所屬系列：	電動蝶閥
名稱：	LQ電動法蘭蝶閥D943X
型號：	D943X

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司生產的法蘭電動蝶閥的蝶板安裝于管道的直徑方向。法蘭渦輪蝶閥結構簡單、體積小、重量輕。只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性

適用范圍

法蘭式軟密封蝶閥主要適用于工作溫度≤120℃的水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。軟密封蝶閥也適用于如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上。

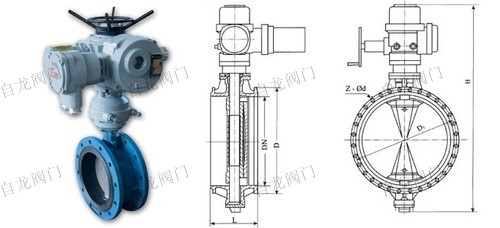

結構

通徑（DN）	L	D1	D	Z-d	H	Ho	A	B	Wt/Kgs
50	108	125	165	4-14	82.5	238	270	65	8.5
65	112	145	185	4-18	92.5	258	270	65	9.5
80	124	160	200	8-18	100	278	270	65	11
100	127	180	220	8-18	110	293	270	65	15
125	140	210	250	8-18	125	309	310	65	21
150	140	240	285	8-22	142.5	636	310	65	24
200	152	295	340	8-22	170	514	365	90	41

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
