不銹鋼渦輪法蘭球閥Q341F、PPL、W、Y
所屬系列： 不銹鋼球閥
名    稱： 不銹鋼渦輪法蘭球閥Q341F、PPL、W、Y
型    號： Q341F、PPL、W、Y

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

【產品說明】

  上海自龍閥門制造有限公司生產的Q341F不銹鋼渦輪法蘭球閥（Q341F、PPL、W、Y）：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y)，公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥,適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【性能參數】

不銹鋼法蘭球閥型號 PN 工作壓力 /MPa 適用溫度 /℃ 適用介質
Q341F-16C 16 1.6 ≤180 水、氣、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、氣、油含顆粒介質
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸類
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸類
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

【執行標準】

設計、制造標準：GB/T12273
結構長度標準：GB/T12221
連接法蘭標準：JB/T9.1~79.4、GB/T9113.1~9113.4
閥門檢查和試驗標準：ISO5208

【零件材料】
閥體 閥桿 密封面 填料
WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增強 PTFE PTFE
金屬堆焊鈷基 柔性石墨
CF8 304 PTFE、增強 PTFE PTFE
金屬堆焊鈷基 柔性石墨
CF8M 316 PTFE、增強 PTFE PTFE
金屬堆焊鈷基 柔性石墨
【外形尺寸】
DN L D N 重量/kg
125 320 245 542 110
150 360 280 572 130
200 457 335 638 200
250 533 405 828 245
300 610 460 948 500

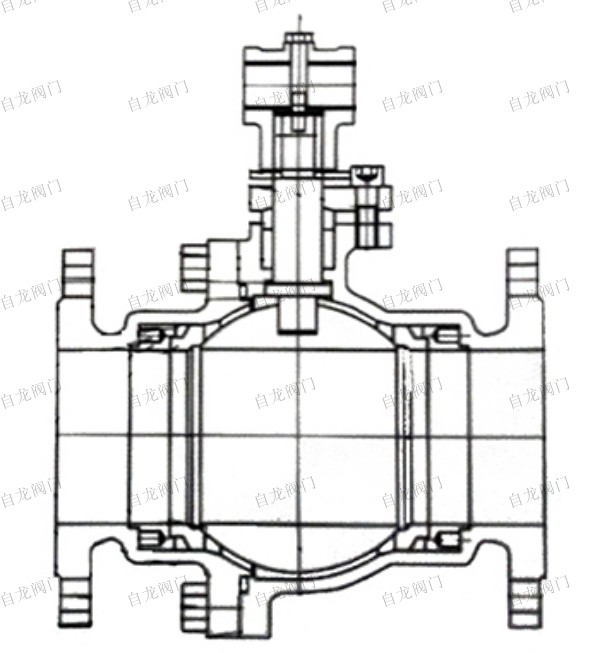

【結構示意圖】

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系上海自龍閥門制造有限公司，電話021-5160 1991 。
