您的當前位置：首頁 > 產品展示產品展示

所屬系列：	波紋管截止閥
名稱：	直角式波紋管截止閥WJ44H-16C
型號：	WJ44H-16C

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司生產的直角式波紋管截止閥WJ44H-16C1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀

適用范圍

國標波紋管截止閥為長輸管線及設備作為開/關類閥門提供了一個全新環境需求的解決方案。獨特的使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象; 波紋管截止閥可符合世界最嚴格的密封標準; 這對于保證工廠的生產安全，節約能源和保持干凈的工作環境而言至關重要; 適用介質：蒸汽、導熱油、熱煤系統、凝結水、水、空氣、天然氣、液體等有毒介質

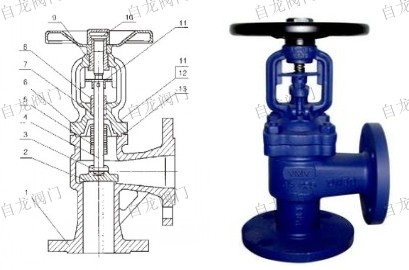

結構

口徑 DN	主要連接尺寸PN16
口徑 DN	L	D	D1	D2	B	F	H	n-Φd
15	130	95	65	45	16	2		4-Φ14
20	150	105	75	58	18	2	185	4-Φ14
25	160	115	82	68	18	2	185	4-Φ14
32	180	140	100	78	18	2	195	4-Φ18
40	200	150	110	88	18	3	225	4-Φ18
50	230	165	125	102	20	3	235	4-Φ18
65	290	185	145	122	20	3	250	4-Φ18
80	310	200	160	138	20	3	270	8-Φ18
100	350	220	180	158	20	3	345	8-Φ18
125	400	250	210	188	22	3	380	8-Φ18
150	480	285	240	212	22	3	435	8-Φ22
200	600	340	295	268	24	3	600	12-Φ22
250	730	405	355	320	26	3	695	12-Φ26
300	850	460	410	378	28	4	735	12-Φ26
350	980	520	470	438	30	4	1005	16-Φ26
400	1100	580	525	490	32	4	1075	16-Φ30

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
