產品概述
上海自龍閥門制造有限公司生產的氣動截止閥J641H采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
適用范圍
1.可以安裝在管道的任何位置上，介質從下往上流。
2.不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。
3.合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點.

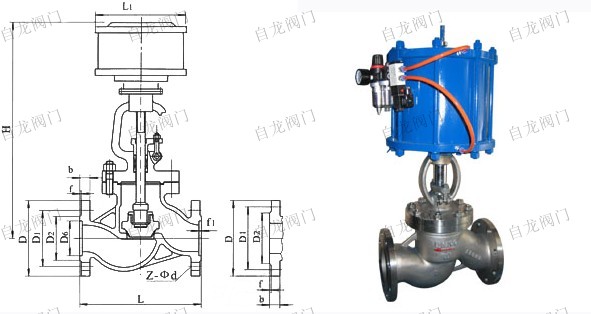

結構
| 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 標準值 | 參考值 |
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H |
| 1．6 | 50 | 230 | 160 | 125 | 100 | | 16 | 3 | | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | | 18 | 3 | | 4-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | | 20 | 3 | | 8-φ18 | 232 | 715 |
| 100 | 350 | 215 | 180 | 155 | | 20 | 3 | | 8-φ18 | 232 | 770 |
| 125 | 400 | 254 | 210 | 185 | | 22 | 3 | | 8-φ18 | 283 | 780 |
| 150 | 480 | 280 | 240 | 210 | | 24 | 3 | | 8-φ23 | 283 | 810 |
| 200 | 600 | 335 | 295 | 265 | | 26 | 3 | | 12-φ23 | 283 | 967 |
| 250 | 622 | 405 | 355 | 320 | | 30 | 3 | | 12-φ25 | 283 | 1143 |
| 300 | 698 | 460 | 410 | 375 | | 30 | 4 | | 12-φ25 | 283 | 1292 |
| 2.5 | 50 | 230 | 160 | 125 | 100 | | 20 | 3 | | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | | 22 | 3 | | 8-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | | 22 | 3 | | 8-φ18 | 232 | 715 |
| 100 | 350 | 230 | 190 | 160 | | 24 | 3 | | 8-φ23 | 232 | 770 |
| 125 | 400 | 270 | 220 | 188 | | 28 | 3 | | 8-φ25 | 283 | 780 |
| 150 | 480 | 300 | 250 | 218 | | 30 | 3 | | 8-φ25 | 283 | 810 |
| 200 | 600 | 360 | 310 | 278 | | 34 | 3 | | 12-φ25 | 283 | 967 |
| 250 | 622 | 425 | 370 | 332 | | 36 | 3 | | 12-φ30 | 283 | 1143 |
| 300 | 698 | 485 | 430 | 390 | | 40 | 4 | | 16-φ30 | 283 | 1292 |
| 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
