氣動薄膜套筒調節閥ZMA(B)M
所屬系列： 氣動調節閥
名    稱： 氣動薄膜套筒調節閥ZMA(B)M
型    號： ZMA(B)M

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的ZMA(B)M型氣動薄膜套筒調節閥普遍使用的一種氣動執行器，它采用平衡式閥芯結構，軸向不平衡力小，穩定性好，閥桿不易產生振動，允許壓差大、噪聲低、流通能力較大、適應性強而使于流量大、壓差大、泄漏量要求不高的場合(在大部分應用場合可代替單、雙座調節閥)。當采用軟密封或硬密封結構時，特別適用于即要求調節又要求切斷的多用途場合。



適用范圍



  適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。



結構



公稱通徑mm 25 40 50 65 80 100 150 200 250 300
額定流量系數kv 2;3.2
5;8;10 		25
16
 40
25 		63
40 		100
63 		155
100 		370
250 		580
400 		900
630
 1300
1000
公稱壓力MPa 0.6 6.4
行　程mm 16 25 40 60 100
流量特性 直線 等百分比
介質溫度℃ -20～200、-40～+250(常溫型) -40～315（中溫型）
法蘭尺寸 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質 HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥體材質 ZMA(B)M:1Cr18Ni9;ZMA(B)M2;閥塞密封面嵌聚四氟乙烯
ZMA(B)M3 ：閥塞密封面堆焊硬質合金
上閥蓋型式 普通式（常溫型），熱片式（中溫型）

執行機構主要技術參數
型　號 ZHA(B)-2 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面積cm2 280 400 630 1000 1600
行　程mm 16 25 40 60 60
彈簧范圍KPa 20～100；40～200、20～60、60～100、80～240
主要技術性能指標
項目 指標值
基本誤差％ 不帶定位器 ±5.0
帶定位器 ±1.0
回差％ 不帶定位器 3.0
帶定位器 1.0
死區％ 不帶定位器 3
帶定位器 0.4
允許泄漏量L/h 5×10-3×閥額定容量

允許壓差
供氣壓力
MPa 		彈簧壓力
KPa 		公稱通徑
25 40 50 65 80 100 150 200 250 300
0.14 20-100 4.3 3.9 3.9 4.3 3.3 2.7 1.8 1.3 1.3 1.1
0.24 40-200 8.6 7.8 7.8 8.6 6.6 5.4 3.6 2.6 2.6 2.2
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

可配附件
定位器 限位開關　電/氣轉換器　手輪　壓力表 電磁閥 空氣過濾減壓器

主要零件材料及推薦使用溫度范圍
零件名稱 材料 溫度范圍 備注
閥 體
上下閥蓋 		HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
閥塞、套筒、閥桿 1Cr18Ni9 -250～550℃
上下膜蓋 A3鋼板
支架、頂盤 HT200
壓縮彈簧 60Si2Mn
波紡薄膜 5806膠夾480D尼龍66網眼布
填料 聚四氟乙烯 -40～200℃
碳纖維 -120～350℃
柔性石墨 -200～600℃

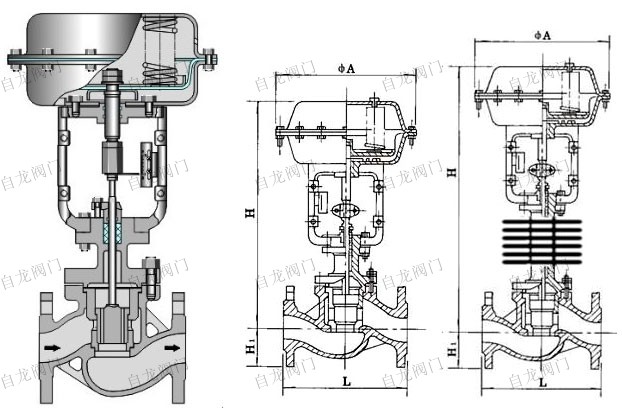

外形尺寸
公稱通徑
DN 		行
程 		L H H1
PN MPa 常溫型 中溫型
1.6 6.4 氣開 氣關 氣開 氣關
25 280 185 200 714 672 867 825 110
40 325 220 235 825 773 974 922 131
50 325 250 265 825 773 974 922 131
65 410 275 295 1141 1043 1300 1202 171
80 410 300 320 1158 4060 1326 1228 189
100 410 380 400 1200 1102 1367 1269 209
150 495 530 550 1471 1348 1696 1575 275
200 600 780 810 2081 1895 2316 2130 390
250 600 780 810 2081 1895 2316 2130 390
300 600 880 950 2195 2010 2431 2245 450

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
