您的當前位置：首頁 > 產品展示產品展示
直接作用壓力調節閥ZMHN
所屬系列： 切斷閥
名    稱： 直接作用壓力調節閥ZMHN
型    號： ZMHN

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的直接作用壓力調節閥ZMHN閥后式直接作用壓力調節閥的調節信號，由閥后管道內取得，它隨著作用在膜室上被調節壓力的增加，克服重錘所產生力后,閥芯向下移動, 逐漸與閥座閉合,使流通截面減小，閥芯向上運動,流通截面增加,直到被調壓力等于給定值為止。 閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生力后，閥芯向下移動,逐漸離開閥座,使流通截面增加,直到閥前的壓力下降到給定值;反之,當膜室上壓力見效時,重錘所產生的力使閥芯上升,逐漸與閥座閉合,使流通截面減小，直到閥前壓力增高到給定值為止。



適用范圍



  ZMHN直接作用壓力調節閥,是一種不需外加能源和操作介質,根據被控制流體的能量自行操作并保持閥前或閥后變量恒定的調節閥,用來自動調節溫度在200 ℃以下的非浸蝕氣體、石油、蒸汽壓力為給定值,具有結構簡單、動作可靠、維護方便，防火防爆和價廉等優點。

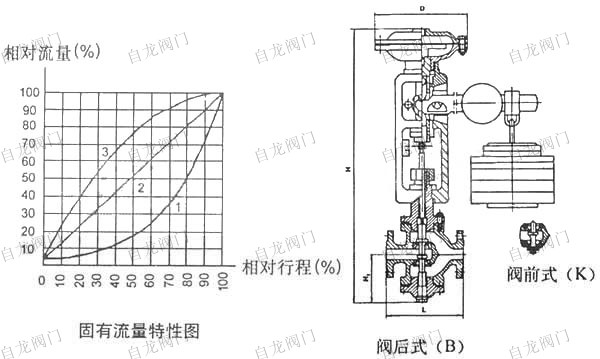

結構





泄漏量:小于閥額定容量的5×10-3 可調范圍：30：1

Kv值和額定行程

公稱通徑
25
32
40
50
65
80
100
125
150
200
額定行程
4
7
10
13
19
28
Kv值
10
16
25
40
63
100
160
250
400
630

膜室類型、砣片配置

壓力調節范圍(100KPa)
0.15～0.65
0.65～0.85
0.85～1.0
1.0～2.0
2.0～2.5
2.5～3.5
3.5～5.0
5.0～8.0
8.0～9.5
9.5～13
膜室類型
4
2
1
砣片重量(Kg)
12
17
21
8
11
18
30
17
21
30

法蘭距、外形尺寸

公稱通徑
25
32
40
50
65
80
100
125
150
200
L(mm)
185
200
225
250
275
300
350
410
450
550
H(mm)
665
675
703
713
787
827
955
1050
1072
1154
H1(mm)
117
120
139
144
188
208
220
268
278
320
D(mm)
1號膜室：185 2號膜室：225 3號膜室：375

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
