自力式壓力調節閥ZZY
所屬系列： 自力式調節閥
名    稱： 自力式壓力調節閥ZZY
型    號： ZZY

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的ZZY型自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所工作。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽截止的減速壓、穩壓（用于閥后壓力調節）或泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同的執行機構，以達到最佳的控制效果。



適用范圍



  ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa?？砂葱枰M合滿足用戶工況要求。

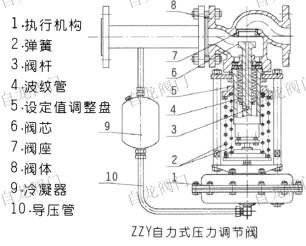

結構



產品特點：
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。



閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜蓋：A3 A3鋼涂四氟乙烯 不銹鋼
填料：聚四氟乙烯 柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠

技術參數：
◆主要技術參數和性能指標

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程 (mm) 8 10 14 20 25 40 50 60 70
公稱壓力 PN(MPa) 1.6 、 4.0 、 6.4
壓力調節范圍 (kPa)

15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500

流量特性 快開
調節精度 ( ％ ) ± 5
使用溫度 ( ℃ ) ≤ 350
允許
泄漏量 		硬密封 (l/h) 單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
軟密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
減壓比 最大 10
最小 1.25

◆外形尺寸與重量

公稱通徑 0N 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸 B 383 512 603 862 1023 1380 1800 2000 2200
法蘭端面距 L 150 160 180 200 230 290 310 350 400 480 600 730 850
壓
力
調
節
范
圍
kPa 		15 一 140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280 — 500 H 455 500 520 690 760 800 870 880 900 950
A 230
120 — 300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480 — 1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600 一 1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000 — 2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量 kg 26 37 42 72 90 114 130 144 180 200 250
導壓管接頭螺紋 M16X1.5

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
