持壓泄壓閥500X
所屬系列: 水力控制閥
名    稱: 持壓泄壓閥500X
型    號: 500X

銷售電話:021- 5160 1991

圖文傳真:021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的500X泄壓持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。500X泄壓/持壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。500X泄壓/持壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。

2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。

3、當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。



適用范圍



   常用于城建、化工、冶金、石油、制藥、食品、飲料、環保適用溫度: 0℃~80℃介質: 水

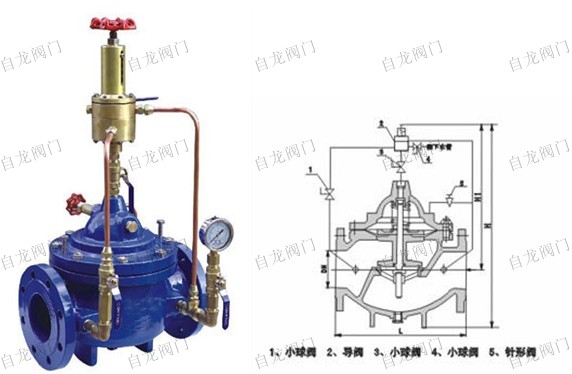

結構





公稱尺寸
DN
尺寸
L

H

20 150 245
25 160 272
32 180 291
40 200 311
50 203 332
65 216 355
80 241 370
100 292 413
125 330 461
150 356 495
200 495 570
250 622 666
300 698 733
350 787 807
400 914 888
450 978 978
500 978 1076
600 1230 1185

產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
