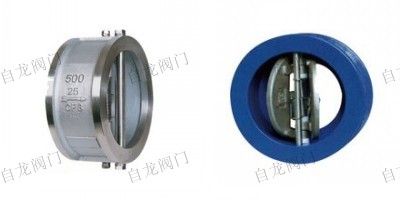

對夾雙瓣式止回閥H76W/H/X
所屬系列： 對夾式止回閥
名    稱： 對夾雙瓣式止回閥H76W/H/X
型    號： H76W/H/X

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發(fā)消息 點擊這里給我發(fā)消息

產品概述



  上海自龍閥門制造有限公司生產的對夾雙瓣式止回閥H76W/H/X針對國內傳統使用的H44型法蘭連接旋啟式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。閥門供應網針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H76對夾雙瓣旋啟式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。



適用范圍



 雙瓣旋啟對夾式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業(yè)中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

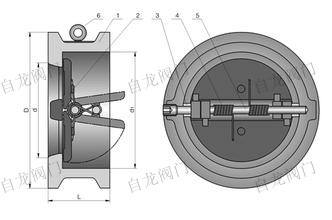

結構

公稱通徑 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0
L D L D L D L D L D L D
DN50 60 109 60 109 60 109 60 109 60 115 60 122
DN65 67 129 67 129 67 129 67 129 67 140 67 147
DN80 73 144 73 144 73 144 73 144 76 150 73 157
DN100 73 164 73 164 73 170 73 170 79 177 79 183
DN125 86 194 86 194 86 197 86 197 105 213 105 220
DN150 98 220 98 220 98 227 98 227 136 250 136 260
DN200 127 275 127 275 127 287 127 293 165 313 165 324
DN250 146 330 146 332 146 343 146 355 213 364 213 394
DN300 181 380 181 387 181 403 184 450 229 424 229 458
DN350 184 440 184 447 184 460 222 478 - - - -
DN400 191 492 191 498 191 518 232 549 - - - -
DN450 203 542 203 558 203 568 - - - - - -
DN500 219 597 219 620 219 624 - - - - - -
DN600 222 698 222 734 222 734 - - - - - -

公稱通徑 150Lb 300Lb 600Lb
L D L D L D
2 60 103 60 110 60 110
21/2 67 122 67 129 67 129
3 73 135 73 148 73 148
4 73 173 73 180 79 192
5 86 196 86 215 105 240
6 98 222 98 250 136 265
8 127 279 127 307 165 319
10 146 339 146 361 213 399
12 181 409 181 422 229 456
14 184 450 222 485 - -
16 191 514 232 539 - -
18 203 549 - - - -
20 219 606 - - - -
24 222 717 - - - -

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
