底閥H42X
所屬系列： 立式止回閥
名    稱： 底閥H42X
型    號： H42X

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的底閥是一種節約能源的閥門,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接。其他名稱：內螺紋升降式底閥、井底閥、吸水閥、濾水閥、蓮蓬頭；升降式底閥－法蘭井底閥；旋啟式底閥－法蘭旋啟式井底閥。



適用范圍



 上海自龍閥門制造有限公司生產的底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。



結構

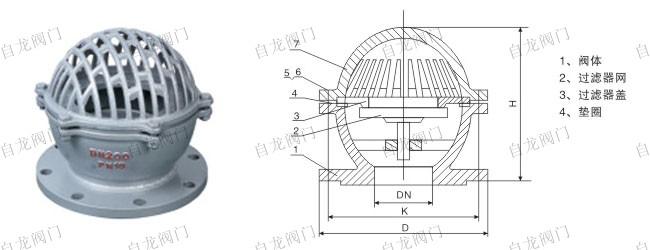

底閥結構圖 通徑 D D1 D2 Z-Φd D0 h0 H KG KG
水泵底閥結構圖 50 140 110 90 4-14 135 17 142 4 4
65 160 130 110 4-14 168 25 180 6.5 6.5
80 185 150 125 4-18 198 32 197 8.5 8.5
100 205 170 145 4-18 247 40 230 143.5 143.5
125 235 2500 175 8-18 272 43 270 18 18
150 260 225 200 8-18 315 38 297 24 24
200 315 280 255 8-18 405 65 382 38 38
250 370 335 310 12-18 465 84 460 64 64
300 435 395 262 12-23 510 90 530 98 98



水上式底閥

水上/水下式水泵底閥
水上式底閥安裝圖
水上式底閥的安裝 		水下式底閥安裝圖
水下式底閥的安裝

作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在水泵出口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
