所屬系列：	升降式止回閥

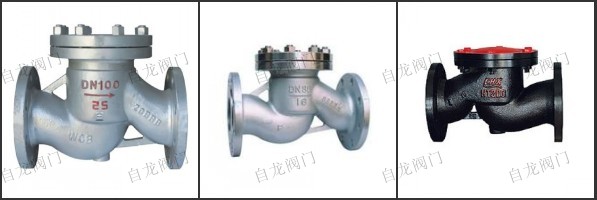

名稱：	升降式止回閥H41W/H/X
型號：	H41W/H/X

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司生產的旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

適用范圍

該產品嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

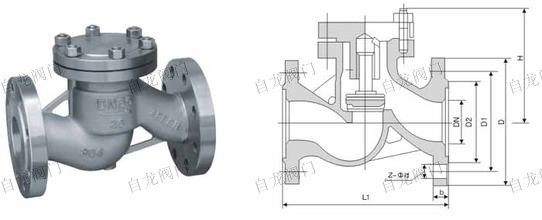

結構

試驗壓力	公稱壓力（ MPa ）
試驗壓力	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

執行標準
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999

主要連接尺寸

公稱通徑	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公稱通徑	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
