產品概述
上海自龍閥門制造有限公司生產的全通徑手動焊接球閥Q61F-16/25C，由于閥座是由碳化特氟隆密封環及碟形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的,使用壽命遠遠大于鑄鋼球閥，
產品特征
上海自龍閥門制造有限公司生產的全通徑手動焊接球閥Q61F-16/25C廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全通徑手動焊接球閥Q61F-16/25C能長期可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。 用途： 城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。集中供熱：大型供熱設備輸出管線、主干線、支線。熱交換機：管道及各回路啟閉。鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。 特性： 一體式全焊接球閥，不會有外部泄漏等現象，由于閥座是由碳化特氟隆密封環及咖彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。
適用范圍
城市燃?xì)猓喝細廨敵龉艿?、主干線及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。
各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道

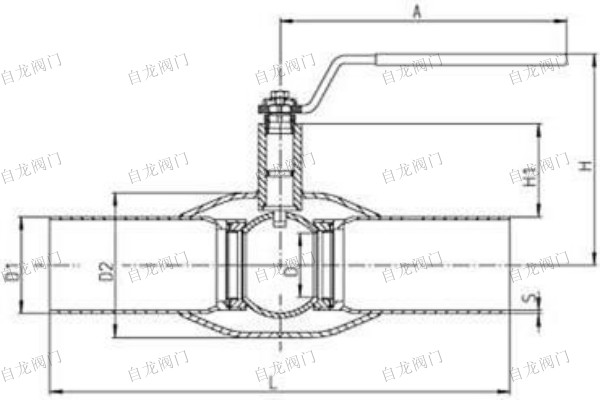

產品結構
| DN | PN | L | D | D1 | D2 | H | B | H1 |
| 10 | 40 | 230 | 10 | 17.2 | 33.7 | 98 | 145 | 22 |
| 15 | 40 | 230 | 10 | 21.3 | 33.7 | 98 | 145 | 22 |
| 20 | 40 | 230 | 15 | 26.9 | 42.4 | 103 | 145 | 23 |
| 25 | 40 | 230 | 20 | 33.7 | 48.3 | 118 | 145 | 34 |
| 32 | 40 | 260 | 25 | 42.4 | 60.3 | 121 | 145 | 33 |
| 40 | 40 | 260 | 32 | 48.3 | 70 | 120 | 190 | 43 |
| 50 | 40 | 300 | 40 | 60.3 | 88.9 | 127 | 190 | 44 |
| 65 | 25 | 300 | 50 | 76.1 | 101.6 | 159 | 280 | 62 |
| 80 | 25 | 300 | 65 | 88.9 | 121 | 171 | 280 | 68 |
| 100 | 25 | 325 | 80 | 114.3 | 146 | 218 | 280 | 101 |
| 125 | 25 | 325 | 100 | 139.7 | 177.8 | 252 | 400 | 101 |
| 150 | 25 | 350 | 125 | 168.3 | 219.1 | 272 | 600 | 107 |
| 200 | 25 | 400 | 150 | 219.7 | 273 | 300 | 900 | 123 |
| 250 | 25 | 520 | 200 | 273 | 355 | 451 | 236 | 122 |
| 300 | 25 | 635 | 250 | 323.9 | 455 | 572 | 280 | 155 |
| 350 | 25 | 650 | 300 | 355.6 | 508 | 697 | 325 | 187 |
| 400 | 25 | 762 | 350 | 406.4 | 610 | 764 | 466 | 221 |
| 500 | 16 | 914 | 400 | 508 | 680 | 810 | 466 | 211 |
| 600 | 16 | 1067 | 500 | 610 | 830 | 966 | 325 | 259 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
