您的當前位置：首頁 > 產品展示產品展示

所屬系列：	法蘭過濾器
名稱：	錐形臨時過濾器SC
型號：	SC

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司生產的錐形臨時過濾器SC，是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單，流阻小，可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點。可根據需要設置濾網目數，通常濾網目數范圍：水18～30目、蒸氣40～100目、油100～480目。

適用范圍

錐形臨時過濾器SC使用于各種供水系統、工藝水系及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。

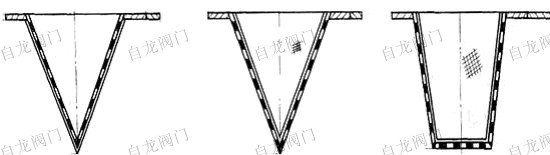

結構

過濾網為304，過濾網目數按客戶要求為標準。

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

公稱直徑DN	Φ			L	h	t
公稱直徑DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

公稱直徑DN	Φ			L	h	t
公稱直徑DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
