先導活塞式蒸汽減壓閥Y43H
所屬系列： 法蘭減壓閥
名    稱： 先導活塞式蒸汽減壓閥Y43H
型    號： Y43H

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的先導活塞式蒸汽減壓閥Y43H屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。



適用范圍



  先導活塞式蒸汽減壓閥Y43H產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

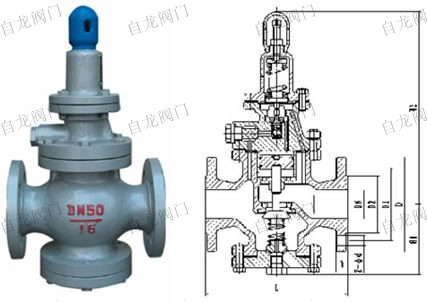

結構





公稱壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
殼體試驗壓力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封試驗壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高進口壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口壓力范圍(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
壓力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小壓差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
滲漏量
GB12245-1989

殼體試驗不包括膜片、頂蓋

蒸汽減壓閥主要零件材料

零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥盤
2Cr13
缸套
2Cr13/25(鍍硬鉻)
活塞
2Cr13/銅合金
活塞環
合金鑄鐵
導閥座 導閥桿
2Cr13
膜片
1Cr18Ni9Ti
主閥彈簧
50CrVA
導閥主彈簧
50CrVA
調節彈簧
60Si2Mn

蒸汽減壓閥流量系數(Cv)

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

蒸汽減壓閥外形尺寸(PN1.6-4.0)

公稱通徑
DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465

蒸汽減壓閥外形尺寸(PN6.4-16.0)

DN
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
305
105
20
180
200
340
105
25
200
220
340
120
32
220
230
340
120
40
240
240
355
135
50
270
300
355
135
65
300
340
360
140
80
330
360
395
17
100
380
400
185
125
450
415
215
150
500
430
225
200
550
495
260
250
650
545
310
300
800
600
355
350
850
640
395
400
900
690
435
500
950
780
495

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
