高溫電動球閥QJ941M
所屬系列： 氣動電動球閥
名    稱： 高溫電動球閥QJ941M
型    號： QJ941M

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述

  上海自龍閥門制造有限公司生產的QJ641M-16C整體高溫電動球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。

適用范圍

   上海自龍閥門制造有限公司生產的QJ641M-16C整體高溫電動球閥適用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

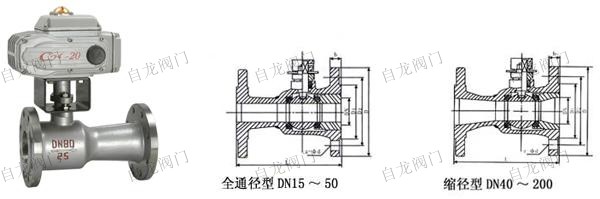

結構



型號
公稱壓力
(MPa)
強度試驗壓力
(MPa)
密封試驗壓
(MPa)
適用溫度
(℃)
適用介質
QJ941M/F-16C
1.6
2.4
1.8
-28～+300(M/F)
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ941M/F-16C
2.5
3.8
2.8
-28～+350(PPN)

主要零部件材料:

序號
零部件名稱
材料
1
閥體
球墨鑄鐵、碳素鋼、鑄不銹鋼
2
密封圈
(M/F)高強度耐磨碳結石墨≤300℃(PPN)對蒞聚苯、溫度≤350℃
3
球
不銹鋼
4
填料
聚四氟乙烯
5
填料壓蓋
QT450－10球墨鑄鐵
6
閥桿
碳素鋼、鉻不銹鋼
7
手柄
碳鋼

主要技術參數:

型號
規格
尺寸
L
D
D1
D2
z-φd
H
b
QJ941M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
