所屬系列：	氣動電動球閥
名稱：	高溫氣動球閥QJ641PPL
型號：	QJ641PPL

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司主要生產高溫氣動球閥QJ641PPL，是國內著名『球閥』制造商，為廣大客戶打造外觀精美，價格合理、售后保證的高品質【高溫氣動球閥】；我公司不斷采用新材料、新技術保障QJ641PPL高溫氣動球閥產品對工況的適用性，使用壽命長等特點，自龍閥門為您提供高溫球閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。

產品特征

上海自龍閥門制造有限公司設計QJ641PPL整體高溫氣動球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍。

適用范圍

廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤300℃.

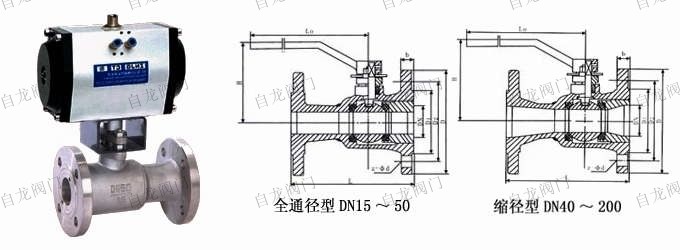

結構

性能參數:

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ641PPL-16C	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ641M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

主要零部件材料:

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

主要技術參數:

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ641PPL-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

結構特點及作用原理：

1、該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。

2、順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
