您的當前位置：首頁 > 產品展示產品展示

所屬系列：	焊接球閥
名稱：	高壓對焊球閥Q61N
型號：	Q61N

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司主要生產高壓對焊球閥Q61N，是國內著名『球閥』制造商，為廣大客戶打造外觀精美，價格合理、售后保證的高品質高壓對焊球閥；我公司不斷采用新材料、新技術保障Q61N產品對工況的適用性，使用壽命長等特點，自龍閥門為您提供焊接球閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。

產品特征

高壓對焊球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。
高壓對焊球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,球閥閥體可以是整體的,也可以是組合式的。

適用范圍

適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。

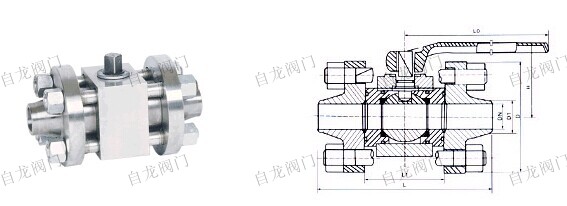

結構

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	鑄鐵WCB	聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚本PPL	聚四氟乙烯PTFE對位聚笨PPL
硝酸類	Q61N-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類	Q61N-16/320R Q661N-160/320R

公稱壓力	公稱通徑DN（mm）	尺寸
公稱壓力	公稱通徑DN（mm）	L	L1	d	D	D1	H	W
PN160	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	360	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
PN320	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	345	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
