平板閘閥Z43F
所屬系列： 刀型閘閥
名    稱： 平板閘閥Z43F
型    號： Z43F

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述

 上海自龍閥門制造有限公司生產的平板閘閥Z43F

1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求。

適用范圍

  平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

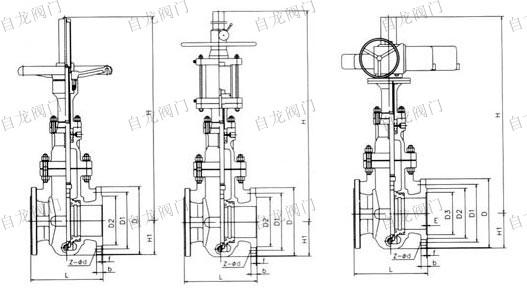

結構



公稱通徑 結構長度L H H1
DN NPS 手動 傘齒輪傳動 氣動 電動
25 11/4 127 \ \ \ \ \
32 11/4 165 385 \ \ \ 63
40 11/2 165 385 \ \ \ 63
50 2 178 415 \ \ \ 74
65 21/2 190 462 \ \ \ 83
80 3 203 563 \ \ \ 95
100 4 229 648 \ \ \ 109
125 5 254 715 \ \ \ 125
150 6 267 836 \ 636 979 144
200 8 292 1034 \ 796 1096 176
250 10 330 1230 \ 960 1297 204
300 12 356 1405 1460 1118 1520 240
350 14 381 1607 1642 1305 1768 263
400 16 406 1775 1865 1425 1935 293
500 20 457 2176 2251 1724 2300 350
600 24 508 2564 2642 1995 2770 403
700 28 610 2950 3128 2293 3570 450
800 32 660 3335 3515 2675 3985 507
900 36 711 3720 3900 3060 4370 555
1000 40 811 4105 4290 3445 4755 610

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
